ULTRAMID® A 216 Y10: модифікована дисульфідом молібдену марка PA66 для збалансованої продуктивності

У великій родині інженерних пластмас поліамід 66 (PA66) завжди займав ключову позицію.ULTRAMID® від BASFсерія виступає як одна з найбільш представницьких ліній продуктів у цій галузі. Портфоліо ULTRAMID® базується на широкому діапазоні базових полімерів, включаючи PA6, PA66, PA66/6 сополіамід, PA610 та напівароматичні поліаміди, такі як PA6T/6, у поєднанні з технологіями модифікації, такими як неармовані, армовані скловолокном, мінеральні наповнювачі та довгі скловолокна, що забезпечують інженерні пластики, які охоплюють широкий спектр вимоги до продуктивності. Серед нихULTRAMID® A 216 Y10 – продукт для лиття під тиском марки PA66, модифікований дисульфідом молібдену (MoS₂) – виділяється чудовими властивостями самозмащення та зносостійкістю, що робить його кращим вибором для багатьох точних компонентів.

1. Основні фізичні властивості: жорсткі дані, що стоять за продуктивністю

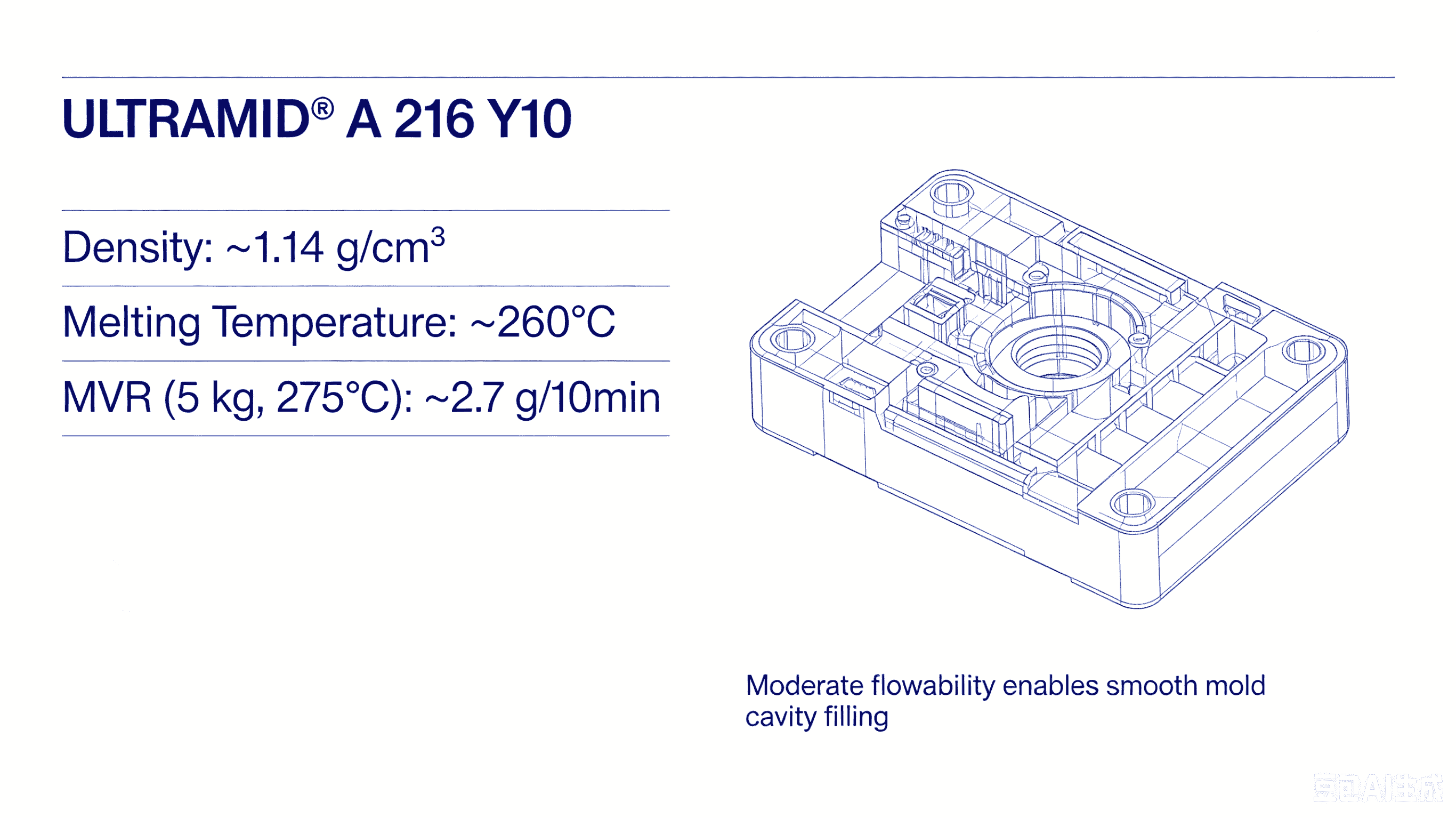

ULTRAMID® A 216 Y10це смола PA66, що містить дисульфід молібдену, мастило, що поставляється у формі гранул зі стандартною упаковкою по 25 кг на мішок. Його щільність становить приблизно 1,14 г/см³, а температура плавлення близько 260°C. За умов 275°C і навантаження 5 кг його швидкість течії розплаву становить приблизно 2,7 г/10 хв, що вказує на помірну текучість, яка дозволяє плавно заповнювати порожнини форми, що робить його придатним для лиття під тиском деталей складної форми. Виріб зазвичай має темно-сірий вигляд.

2. Ключові характеристики: чому це так високо цінується?

Механічна міцність і жорсткість: навіть у неармованому стані ULTRAMID® A 216 Y10 демонструє високу механічну міцність і жорсткість. Його модуль розтягування досягає 2900 МПа, міцність на розрив — 82 МПа, відносне подовження при розриві — 60 %. Ці цифри вказують на те, що компоненти, виготовлені з цього матеріалу, можуть витримувати значні зовнішні сили та навантаження, зберігаючи форму та стабільність конструкції протягом тривалого терміну служби.

Теплові характеристики: PA66 сам по собі має високу температуру плавлення (приблизно 260°C), що надає матеріалу чудову термостійкість. Його температура розм'якшення за Віка становить 221°C, що забезпечує стабільну продуктивність і стійкість до деформації в умовах високої температури.

Жорсткість при низьких температурах: на відміну від багатьох матеріалів, які стають крихкими при низьких температурах, ULTRAMID® A 216 Y10 зберігає хорошу міцність навіть у холодних умовах. Ударна міцність за Шарпі при 23°C становить 7 кДж/м², що робить його надзвичайно ефективним у застосуваннях, де потрібна стійкість до низьких температур або в холодному кліматі.

Хімічна стійкість: матеріал демонструє хорошу стійкість до широкого спектру хімічних речовин, включаючи масла, паливо, гідравлічні рідини, охолоджуючі рідини, холодоагенти, засоби для чищення, аліфатичні та ароматичні вуглеводні. Ця стійкість забезпечує цілісність і термін служби компонентів у жорстких хімічних середовищах.

Електричні властивості: як чудовий ізоляційний матеріал, ULTRAMID® A 216 Y10 пропонує високий об’ємний і поверхневий питомий опір, що робить його придатним для компонентів електроізоляції. Він досягає рівня вогнестійкості UL 94 V 2 при товщині як 1,6 мм, так і 3,2 мм, що відповідає вимогам безпеки електронних виробів.

Тертя ковзання та зносостійкість: завдяки мастильній присадці дисульфіду молібдену (MoS₂) цей сорт демонструє низький коефіцієнт тертя та чудову зносостійкість. Він особливо добре підходить для підшипників, шестерень, повзунів та інших компонентів, де зниження тертя та зносу є критично важливими, допомагаючи зменшити втрати енергії та подовжити термін служби деталей.

Стабільність розмірів: порівняно з іншими матеріалами PA66, ULTRAMID® A 216 Y10 має відносно низьке поглинання вологи, з меншою чутливістю до змін розмірів, викликаних коливаннями вологості навколишнього середовища. Це робить його особливо цінним для точних компонентів, таких як з’єднувачі в електронному та електричному обладнанні, де дуже важливі допуски.

3. Типові сфери застосування: від автомобільної до електроніки

Завдяки зазначеним вище видатним властивостям ULTRAMID® A 216 Y10 знаходить широке застосування в багатьох галузях промисловості:

• Автомобільна промисловість: компоненти трансмісії, периферійні частини двигуна, зовнішні компоненти кузова;

• Електротехніка та електроніка: прецизійні з’єднувачі, розподільні пристрої, компоненти електричної ізоляції;

• Промислове обладнання: шестерні, підшипники, повзуни та інші зносостійкі деталі.

4. Інструкції з обробки та зберігання

ULTRAMID® A 216 Y10 підходить для лиття під тиском. Якщо контейнер для зберігання був відкритий, рекомендується сушити гарячим повітрям при температурі приблизно 80 85 °C; сушка обов'язкова, якщо вологість перевищує 0,2%. Рекомендована температура форми становить приблизно 60 80°C. Матеріал слід зберігати в прохолодному, сухому, добре вентильованому місці, подалі від джерел тепла та відкритого вогню, при температурі зберігання в ідеалі нижче 50°C.

Висновок

Підсумовуючи, ULTRAMID® A 216 Y10 — це збалансоване, зручне для технологічних процесів масло класу PA66, модифіковане дисульфідом молібдену (MoS₂). Він не переслідує надзвичайну продуктивність за якоюсь окремою властивістю, натомість досягає чудового балансу між механічною міцністю, термостійкістю, міцністю, хімічною стійкістю, електричною ізоляцією та самозмащувальною зносостійкістю. Цей «універсальний» профіль робить його надійним і вигідним варіантом для інженерів і спеціалістів із закупівель при виборі матеріалів для точних компонентів.
