Все ще бореться з пластиковим тепловим розсіюванням? Ось всебічний посібник для закупівель для термічно провідних пластмас!

I. Основні характеристики термічно провідної пластмаси

1. Переваги ефективності

Перевага ваги: ​​з щільністю лише дві третини, що мають алюмінієві сплави, вони значно підвищують легкий продукт.

Ефективність формування: Використовуйте процеси лиття під тиском, усуваючи кроки після обробки в традиційних металевих обробках та скороченнях циклів виробництва.

Ефективність економічної ефективності: Вищий коефіцієнт ціни та ефективність роботи через ефективність обробки, зниження ваги матеріалу та екологічність.

Екологічні переваги: ​​чистіші процеси виробництва, переробність та менший слід вуглецю порівняно з металами та керамікою.

Гнучкість проектування: Увімкніть складні геометрії та тонкостінні конструкції для різноманітних застосувань.

Електрична безпека: комбінуйте теплопровідність з відмінною ізоляцією, ідеально підходить для неізольованих джерел живлення.

Хімічна стабільність: Видатна резистентність до корозії для тривалого використання в суворих умовах.

2. Порівняння продуктивності

Ii. Теорія теплової та теплової дисипації

1. Механізми передачі тепла

1. Конвекція:

- Слідкує за законом про охолодження Ньютона, покладаючись на рух рідини (наприклад, повітря). Примусова конвекція (наприклад, вентилятори) покращує обмін теплом.

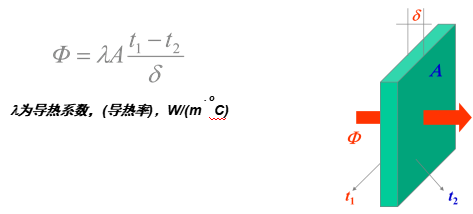

2. Провідність:

- Ефективність залежить від:

- Ефективна зона контактів

- Товщина матеріалу

- Теплопровідність (λ)

(Тут традиційно домінують метали)

3. Радіація:

- Інфрачервоне випромінювання (довжина хвилі 8–14 мкм) передає енергію, впливає:

- Геометрія теплової раковини

- Ефективна площа випромінювання

- Матеріальна випромінювання

2. Модель термічного опору

Загальний системний тепловий опір (RJ1 - RJ5) - це сума серії. Термічно провідні пластмаси оптимізують два критичні опори:

RJ3 (стійкість до матеріалу підкладки)

RJ5 (опір інтерфейсу теплової раковини)

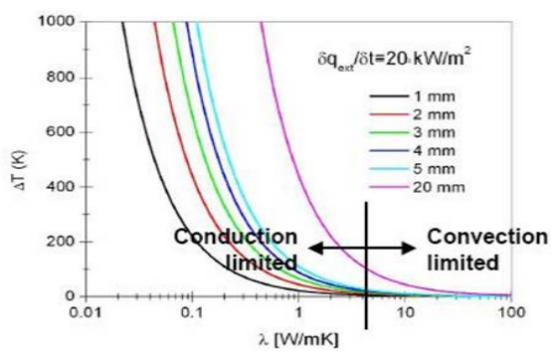

3. Критичний поріг теплопровідності

Коли λ> 5 Вт/м · K і товщина <5 мм, конвекція домінує, що дозволяє пластмасам відповідати продуктивності металу.

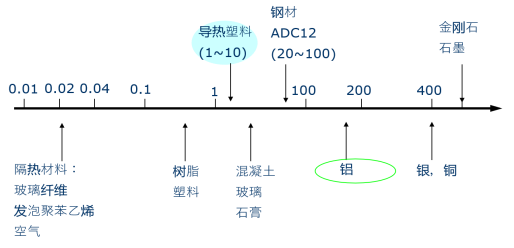

4. Пластик проти металевої теплопровідності

Традиційний вигляд: метали (наприклад, алюміній, λ≈200 Вт/м · k) домінують у світлодіодні теплові раковини, тоді як пластмаси (λ <1 Вт/м · k) не вдається.

Ключові висновки:

1. Низький λ (<5 Вт/м · k): звичайна пластмас (λ <1 Вт/м · k) Низька ефективність.

2. Діапазон прориву (λ≥5 Вт/м · K + товщина <5 мм): ґрунтовна конвекція, λ зменшується.

3. Доцільність заміщення: пластмаси з λ≥20 Вт/м · k (1/10 металів) та <5 мм відстань теплового джерела досягають порівнянних показників.

Інновації: термічно провідна пластмаса (λ≥5 Вт/м · K + дизайн тонкої стіни) порушують парадигми, залежні від металу.

Iii. Матеріальний склад та вибір

1. Теплові наповнювачі

Металевий: Електронний (наприклад, Cu/Al порошок)-ефективний, але електропровідний.

Неметалічний: фонон (наприклад, Al₂o₃, Bn)-електрично ізоляційний.

2. Порівняння продуктивності наповнювача

3. Матриця та рецептура

Полімери: PPS, PA6/66, LCP, ПК - Температурна стійкість до балансу, процесність та вартість.

Типи продуктивності:

Ізоляція: наповнювачі оксиду/нітриду (наприклад, Al₂o₃ + PA6).

Провідні: металеві/графітові наповнювачі (наприклад, вуглець + ПА).

Iv. Огляд ринку та продукція

1. Глобальні бренди

SABIC: DTK22, OX11315, OX10324, PX11311U, PX11313, PX13322, PX13012, PX10323

Envalior: D5506, D3612, Stanyl-TC154/155, TKX1010D, D8102, Stanyl-TC153

Celanese: D5120

2. Критерії відбору матеріалів

Теплові показники: наповнювачі з високим рівнем λ (BN/SIC для вимогливих застосувань).

Електрична безпека: ізоляційні наповнювачі (al₂o₃/bn).

Мовість: полімери з високим потоком (наприклад, нейлон) для складних частин.

Вартість: Al₂o₃ економічно; BN - премія.

3. Інновації галузі

Матеріал НДДКР: Високофінтер, композити з низькою в'язкістю (технологія нанофільм).

Прорив продуктивності: ізоляційні пластмаси, що досягають λ> 5 Вт/м · k.

4. Прогноз ринку

Керується прийняттям 5G, EVS та міні -світлодіодним прийняттям, попит зростає для легких теплових рішень (наприклад, автомобільна електроніка, носіння).
